ж - следами плоскости
а - тремя точками, не лежащими на одной прямой; б - прямой и точкой вне ее; в - двумя пересекающимися прямыми; г - двумя параллельными прямыми; д,е - плоской фигурой;
Рис. 2.12. Способы задания

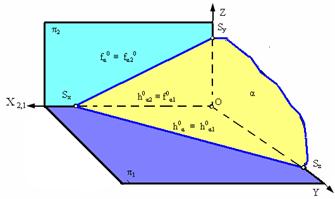

На эпюре плоскость может быть задана графически одним из следующих способов, показанных на рис. 2.12.
2.5. Плоскость. Способы задания плоскости на комплексном чертеже
